齒輪是機械和儀器中常用的傳動部件，是一種相對復雜的幾何結構?！秵锡X輪齒廓加工誤差》規定了17個控制參數。根據齒輪的不同要求，對17個參數進行控制，要求也不同。如何確定齒輪的精度等級，并根據其精度等級確定相關控制參數的公差值，是齒輪設計的關鍵。

齒輪的基本參數：

齒輪的組成結構一般包括輪齒、齒槽、端面、法向面、齒頂圓、齒根圓、基圓和分度圓。

各種齒輪參數計算公式的計算

1.齒數：齒輪的總齒數稱為齒數，用Z表示，小齒輪的齒數取z1=20~40。開式（半開式）齒輪傳動，由于齒輪輪齒主要磨損，為防止齒輪過小，小齒輪也選擇過多的輪齒，一般z1=17~20。

2.模數，因為齒輪分度圓的直徑d可以由其周長zp決定，即d=zp/π。為了便于設計、計算、制造和檢驗，設p/π=m，m為齒輪模數，并已標準化。它是決定齒輪尺寸的主要參數。分度圓的直徑d=m z，所以m=d/z。

3.壓力角α為刻度圓壓力角，其標準值為α=20°。它是決定齒廓形狀的主要參數。

分度圓直徑d=mZ/cosβ

壓力角rb=rcosα=1/2mzcosα

在兩個齒輪節圓的切點P處，兩個齒廓曲線的公法線（即齒廓的受力方向）和兩個節圓的公法線（即P點的瞬時運動方向）之間的銳角稱為壓力角，也稱為嚙合角。一個齒輪的齒角。標準齒輪的壓力角一般為20“。在某些情況下，還使用α=14.5°、15°、22.50°和25°。

4.齒尖高度和齒頂間隙系數：h*a，C*

當兩個齒輪嚙合時，一個齒輪的齒尖總是進入另一個齒輪的齒根。為了防止熱膨脹和死腔，并有儲存潤滑油的空間，要求齒根高度大于齒尖高度。為此，引入了齒頂高度系數和齒頂間隙系數。

正常齒：h*a=1；C*=0.25

短齒：h*a=0.8；C*=0.3

對于一對嚙合齒輪，模數和壓力角必須相等。標準齒輪的壓力角（單個齒輪的齒角）為20°

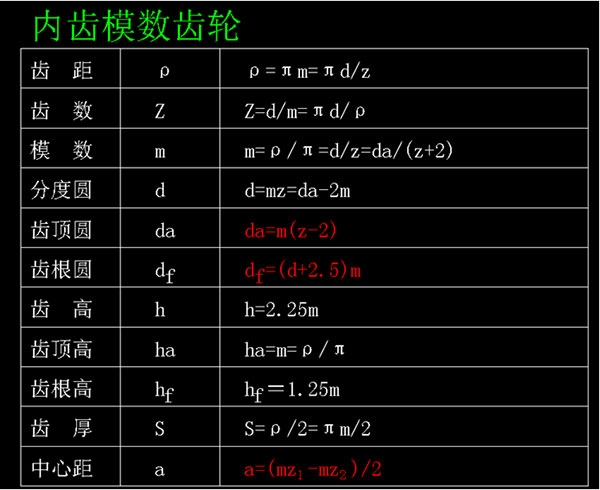

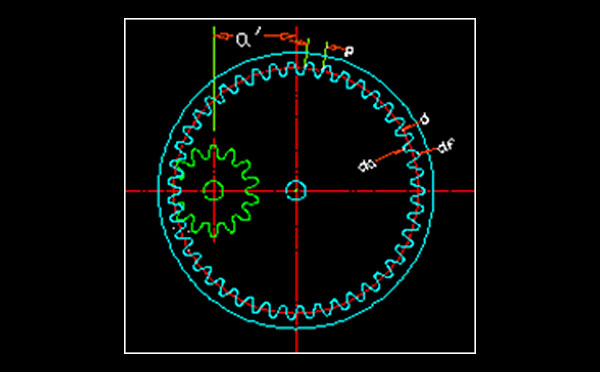

01內齒模數齒輪

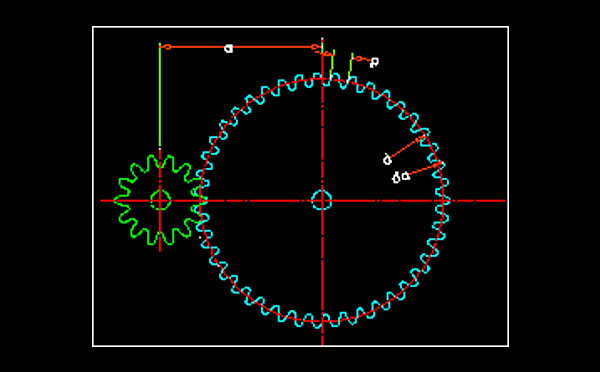

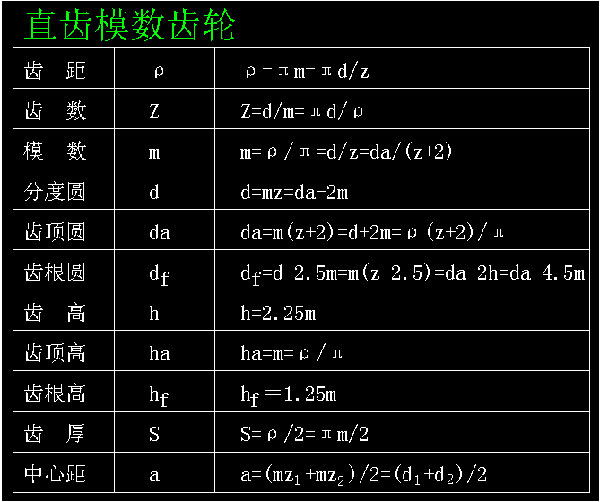

02直齒模數齒輪

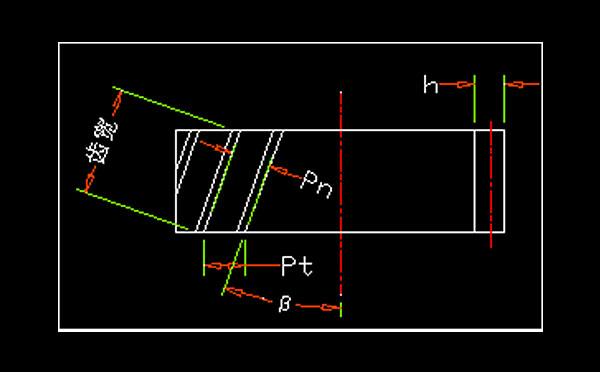

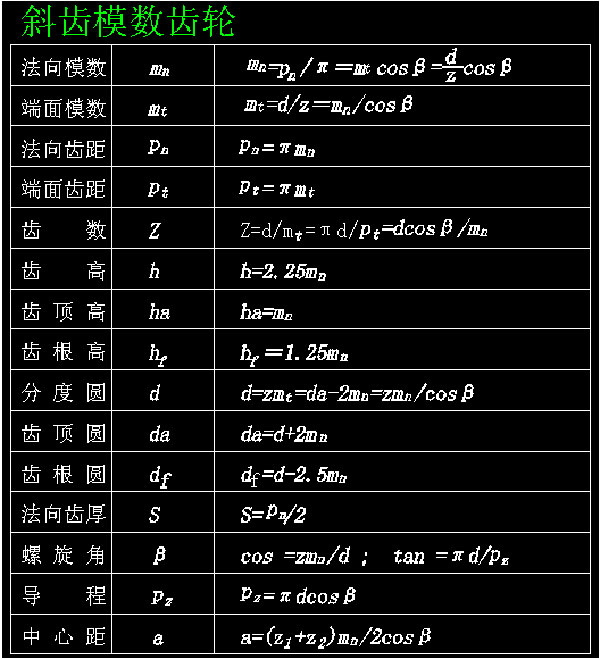

03斜齒模數齒輪

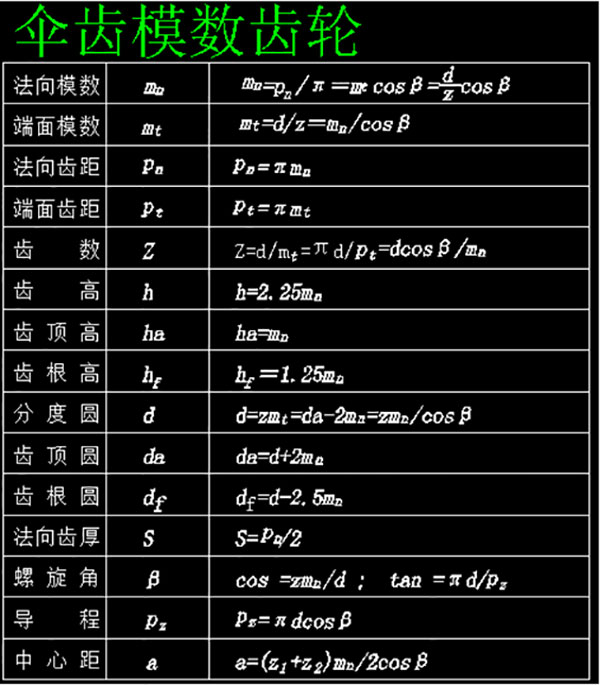

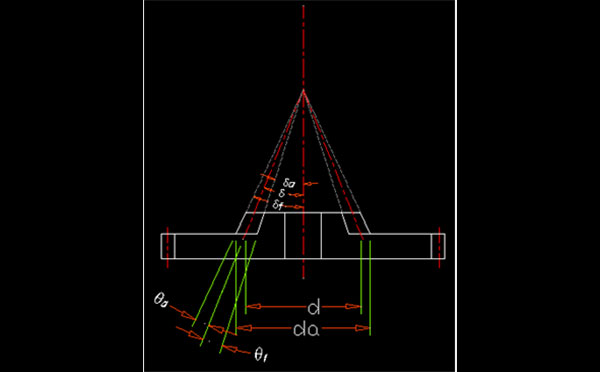

04傘齒模數齒輪

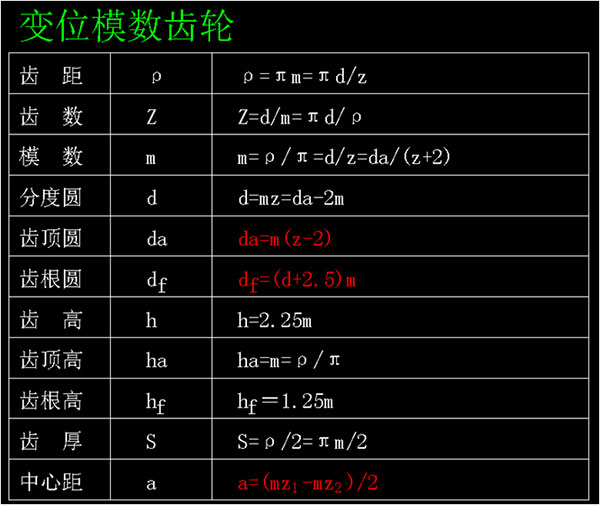

05變位模數齒輪

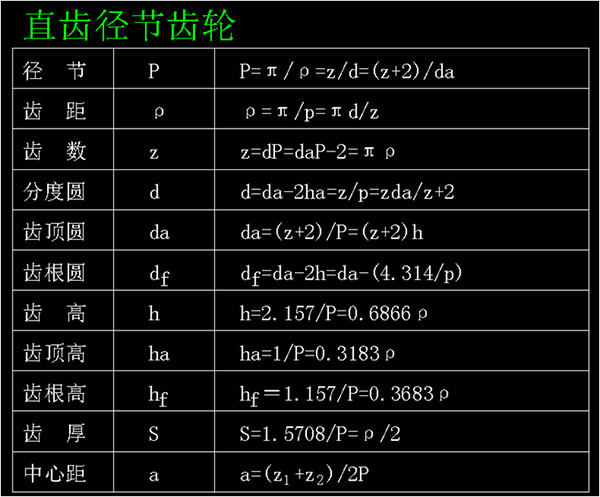

06直徑節齒輪

07斜齒徑節齒輪

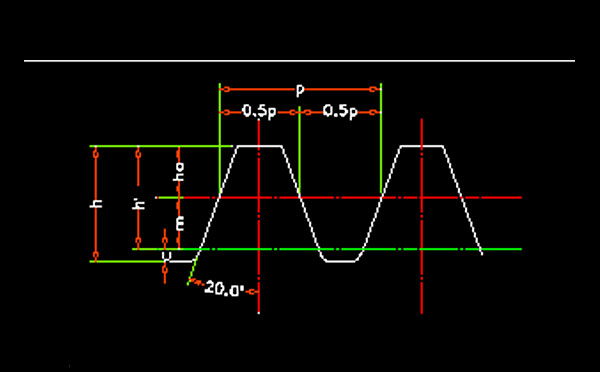

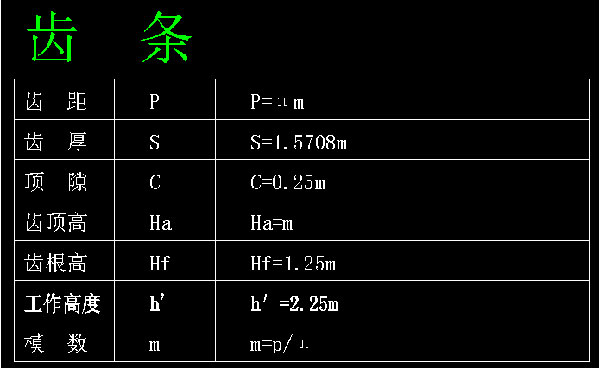

08齒條
