齒輪廠家合發齒輪，磨齒齒輪加工的齒輪具有傳動噪聲低，傳動效率高，使用壽命長等優點.. 齒輪磨削被認為是航空或其他高科技領域的一種昂貴的齒輪加工方法.. 但現在，觀念發生了變化：齒輪磨床的效率得到了提高，砂輪的性能也更好，成本高可以大大降低。 因此，齒輪磨齒加工在汽車和摩托車齒輪加工等齒輪加工中得到了廣泛的應用，達到了普遍應用的程度。 事實上，為了保持競爭力，所有一流的汽車齒輪加工供應商都擁有齒輪磨削設備。 未來2年，汽車行業將逐步成為硬齒面齒輪加工最大的增長市場.. 由于齒輪磨削可以去除熱處理畸變，許多齒輪箱使用磨削齒輪來更好地控制傳動間隙和噪聲。 齒磨技術在整個齒輪加工行業已經基本成熟，發展迅速..

齒輪加工用磨齒機的研究進展

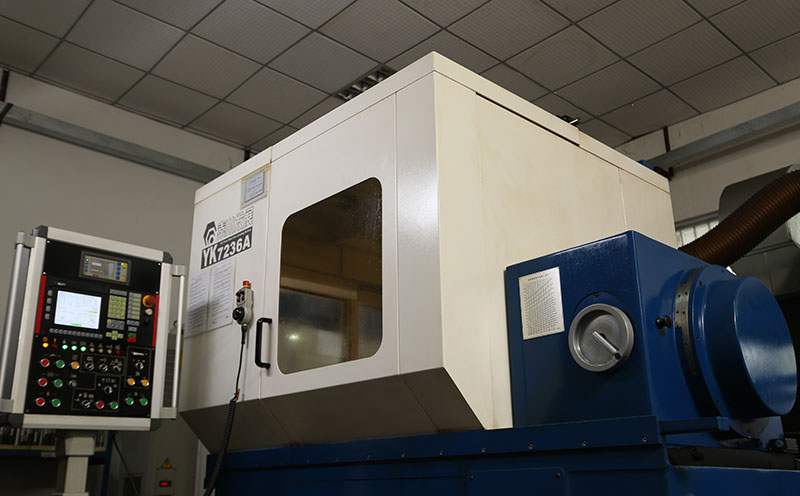

今天的磨齒機比十年前的同類機床效率高得多。這是一系列重大改進的結果：

1.機載測量

許多齒輪磨床已經變得更加精確，因?yàn)樗鼈兣鋫淞藱C(jī)載測量系統。由于采用了機器測量的方法，不需要將齒輪從工作臺上拆下送到其他地方進行測試，從而避免了齒輪加工和再加工中的二次安裝誤差。在加工過程中，利用機載測量系統對齒輪進行了初步分析，并將測量參數與理論設計參數進行了比較，得到了所需的校正量?？刂葡到y(tǒng)采集這些修改后的數據后，自動調整磨齒的磨削狀態，然后進行磨削和測量。一次又一次地循環，直到滿足所需的精度要求。綜合機載測量和機載校正系統使現代齒輪磨床更加高效。

在我國，以秦川發展股份有限公司的YK 75100型砂輪磨床為例，結合成都工具研究所CEP 1000上齒輪生產與加工測量系統，成功地進行了開環在機測量(測量數據的反饋與控制仍需人工完成)。然而，就齒輪的整體水平而言，齒輪加工和測量的精度還有待進一步提高。

2.直接驅動電機

近年來，緊湊型直接驅動電機在砂輪主軸和齒輪工件主軸上的應用日益增多。直接傳動的主軸可以避免傳動鏈的誤差。因此，在砂輪磨削齒輪循環中采用直接驅動電機，再加上更好的砂輪和多軸聯動控制，可以消除切割晶粒的高頻誤差和有害振動、變形幾何、齒輪噪聲等問題。

3.自動化

自動化一詞越來越多地用于齒輪磨削，特別是在加工生產中，包括工件安裝、刀具更換和庫存分類與工件流動同步。自動化消除了機器的空閑時間，并有助于減少進程之間的等待時間。

4.齒輪加工磨床軟件

基于Windows的軟件也被廣泛應用于當今的齒輪磨床(如基于Windows的設計系統和數控系統)，就像它在個人計算機中的使用一樣。過去，只能用紙畫?，F(xiàn)在，結合圖形界面和算法軟件的設計與校正軟件包可以實現齒輪幾何尺寸設計的程序化和局部制造仿真。

應用軟件實現了驅動、滾珠絲杠和位置傳感器之間的高精度閉環控制。新一代磨床的許多部件都配備了與驅動單元分離的位置傳感器，具有較高的精度和熱穩定性。絕對位移傳感器和絕對編碼技術在保證高定位精度的前提下，保證了反饋數據的高速傳輸和機床傳動的穩定性。

5.機床形狀

如今的磨齒機體積更小，占地面積更小，磨齒齒輪加工使制造商能夠更好地利用有限的生產區，創造更多的可用空間，而不是花錢在“磚塊和水泥”上擴建工廠。

6.新材料砂輪

先進的陶瓷結合劑砂輪和電鍍立方氮化硼(CBN)砂輪具有同樣高的生產效率。由于新材料的使用和混合顆粒復合材料粘接技術的進步，提高了陶瓷結合劑砂輪的強度和韌性、形狀精度保持率、材料切割能力和耐久性。這些優異的性能來自于高性能的顆粒結構和增加的孔隙率。同時，良好的顆粒結構降低了磨削壓力和磨削溫度。

目前，由于采用了新型的高壓冷卻劑系統的冷磨陶瓷磨粒，使得電鍍CBN砂輪和陶瓷結合劑砂輪的選擇變得困難。然而，與陶瓷結合劑砂輪相比，電鍍CBN砂輪具有操作簡單、安裝時間短、操作人員技術能力要求低等優點，為CBN磨料陶瓷結合劑砂輪提供了一種更可行、更低成本的選擇。
