齒輪傳動的受力分析是進行強度計算的前提，也是為軸的設計和軸承的選擇做準備，必須能夠掌握。下面iHF合發齒輪廠家為您簡單介紹一下。

如果忽略齒面間的摩擦力，則認為只有法向力Fn作用于嚙合齒輪之間，其方向沿嚙合線垂直作用于齒面，其作用點常簡化為作用于P節點的集中力，法向力Fn分解為相互作用的力Fn正交圓周力Ft、徑向力Fr和（或）軸向力Fa。具體計算公式及主、從動齒輪受力關系見表11-1。

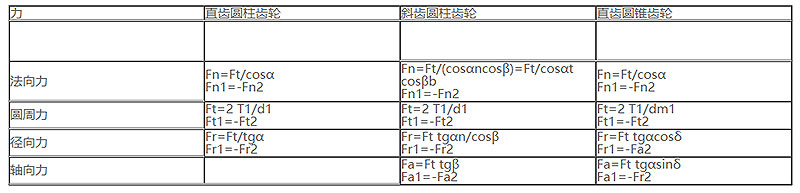

表11-1齒輪傳動受力計算公式及對應關系

1.直齒輪傳動：法向力Fn的作用面與端面平行，其分量僅為周向力Ft和徑向力Fr，無軸向分量Fa。

2.斜齒輪傳動：法向力Fn作用在法向面上，節圓柱切面與法向面夾角為壓力角αn=20°，法向面與端面夾角為螺旋角β。角度β導致軸向分量Fa=Fttanβ。

3.直齒錐齒輪傳動：法向力Fn作用在齒寬中點法向平面上，節錐切面間的夾角為壓力角α，垂直于軸線的平面間的夾角為節錐角δ。δ的大小決定了軸向力的大小Fa=tanαsinδ。

一、力計算說明：

首先根據齒輪傳遞的功率，計算主動齒輪的扭矩T1=9.55×106 P1/n1，用公式Ftl=2T1/d1計算齒輪上的周向力分量，然后用相應的公式計算徑向力Fr、軸向力Fa和法向力Fn。

二、力方向識別說明：

1.圓周力Ft:Ft1對主動齒輪形成阻力轉矩，阻力轉矩與主動齒輪運動方向相反；Ft2對從動齒輪形成阻力轉矩，阻力轉矩與從動齒輪運動方向相同。

2.徑向力Fr：對于外齒輪，沿徑向線指向旋轉中心；對于內齒輪，沿徑向線遠離旋轉中心。

3.軸向力Fa：對于斜齒輪，軸向力沿軸方向，箭頭指向工作齒面。對于驅動斜齒輪，Fa1還可以使用左右螺旋法則：根據驅動輪輪齒的旋轉方向，左手伸出左手，右手伸出右手，握住軸，四個手指指向驅動輪的旋轉方向，拇指指向主動輪軸向力Fa1方向，被動輪Fa2方向與Fa1方向相反。對于錐齒輪，軸向力是沿著軸的，箭頭指向大端。也就是說，錐齒輪的軸向力總是使兩個錐齒輪有分離的傾向。
